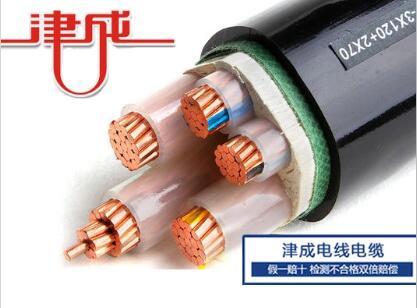

低壓電纜結構

由線芯、絕緣層和保護層三部分構成。線芯用于傳導電流， 一般由多股銅線或多股鋁線絞合而成。低壓電纜有單芯、雙芯、三芯、四芯等幾種。雙芯電纜用于單相線路，三芯和四芯電纜分別用于三相三線制線路和三相四線制線路， 單芯電纜可以按需要應用于單相制線路或三相制線路。常用的低壓電纜線芯截面積有10，16， 25， 35， 50， 70， 95， 120，150， 185， 240 mm等。

電纜中具有耐受電壓特定功能的絕緣材料。絕緣層分為芯絕緣和帶絕緣兩種：包覆在線芯上的絕緣稱為芯絕緣；多芯電纜的絕緣線芯合在一起再加覆的絕緣稱為帶絕緣。帶絕緣與保護層隔開形成可靠的對地絕緣。絕緣層通常用油浸紙、塑料、橡皮等制成。

1 紙絕緣層電纜是由浸漬后的電纜紙作絕緣層的電纜， 總稱為紙絕緣電纜。根據紙浸漬的情況可分為：①油浸紙絕緣電纜；②干絕緣電纜；③不滴流電纜。

2絕緣層由熱塑性塑料擠包交聯制成的電纜，總稱為塑料電纜，廣泛應用。塑料電纜可分為聚氯乙烯電纜、聚乙烯電纜和交聯聚乙烯電纜等三種。用天然丁苯橡皮、丁基橡皮和乙丙橡皮等材料作絕緣層的電纜稱為橡皮電纜。電壓等級為1kV的低壓電纜可采用紙絕緣電纜和塑料電纜，較多采用塑料電纜；電壓等級為0.5 kV的低壓電纜多采用橡皮電纜。

保護層

電纜外面的一層或幾層金屬或非金屬材料的覆蓋層。保護層用于保護絕緣層在運輸、敷設及使用過程中， 不受外力的損傷和水分的侵入。

1紙絕緣電纜保護層。紙絕緣電纜保護層分為內護層和外護層兩部分。內護層直接擠包在絕緣層上，除保護絕緣不受潮濕外，還有防止絕緣油外流的作用，并具有一定的機械強度。內護層有鉛包、鋁包和聚氯乙烯包三種。外護層是保護內護層的，以增加電纜承受機械外力和防腐蝕能力。外護層包括內襯墊層、金屬鎧裝層和外被層。內襯墊層保護金屬護套不被金屬鎧裝層損壞，可附加防腐措施；金屬鎧裝層可承受機械外力；外被層可保護鎧裝金屬不受外界腐蝕。

2塑料電纜保護層。通常在塑料絕緣外采用聚氯乙烯護套。

3橡皮電纜的保護層。橡皮電纜的保護層分內護層和外護層。內護層有聚氯乙烯護套、氯丁橡皮護套（非燃性橡皮）和鉛包三種；外護層分為鋼帶鎧裝、橡皮護套和塑料護套三種。
