高壓交聯電纜
作者：system 時間：2023-06-26

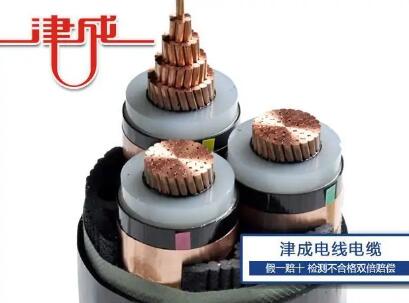

產品名稱
6~35KV交聯聚乙烯絕緣電力電纜
產品標準
本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于工頻額定電壓3.6/6KV~26/35KV輸配電線路作配送電能之用。
使用特性
工頻額定電壓U0/U為3.6/6KV~26/35KV。
電纜導體的允許長期最高工作溫度為90℃。
短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；
單芯電纜不小于電纜外徑20倍。
電纜的型號
型號 | 名稱 | 適用范圍 |
YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 室內，隧道及電纜溝等場所不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | |
YJY | 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJLY | 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力的場所，但不能承受大的拉力。 |
YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | |
YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJLV23 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJV32 YJV42 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。 |
YJLV32 YJLV42 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | |
YJV33 YJV43 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 | |
YJLV33 YJLV43 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 |
生產范圍
型號 | 芯數 | 額定電壓 | ||||||
3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
導體標稱截面 | ||||||||
YJV YJLV YJY YJLY | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV42 YJLV42 YJV43 YJLV43 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
產品名稱 110~220KV高壓交聯電纜 1. 交聯聚乙烯絕緣皺紋鋁套防水層聚氯乙烯護套電力電纜 型號YJLW02、YJLLW02規格240mm2~3000mm2電壓110~220KV用途適用于潮濕環境或地下水位不高的地方，可用于地下直埋、隧道內或管道中。2. 交聯聚乙烯絕緣皺紋鋁套防水層聚乙烯護套電力電纜 型號YJLW03、YJLLW03規格240mm2~3000mm2電壓110~220KV用途適用于地下水位較高的地方，可用于地下直埋、隧道內或管道中。電纜 能承受較大的拉力和壓力。3. 交聯聚乙烯絕緣鉛包聚氯乙烯護套電力電纜 型號YJQ02、YJLQ02規格240mm2~3000mm2電壓110~220KV用途適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。4. 交聯聚乙烯絕緣鉛包聚乙烯護套電力電纜 型號YJQ03、YJLQ03規格240mm2~3000mm2電壓110~220KV用途適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。使用特性 電纜導體長期允許最高工作溫度為90℃，應急過載最高工作溫度為130℃注，短路時（時間≤5秒）導體最高溫度為250℃。 注：我國電力部門尚無統一的過載時間規定；美國標準規定，負荷超過額定負荷10%時，持續時間不得大于15分鐘。 電纜安裝敷設時的環境溫度應不低于—20℃，敷設時應對電纜預熱。 電纜最小彎曲直徑： 電纜類型彎曲直徑金屬套電纜安裝后30D0安裝過程中40D0注：表中D0為電纜外徑實測值。 電纜安裝時的軸向最大允許牽引力（未考慮轉彎處的徑向側壓力） T=K*芯數*截面 式中系數K值，銅芯取7，鋁芯取4。 電纜彎曲時的允許最大側壓力P 單芯電纜要求P≤500kg/m。 P=T/R（T為軸向牽引力，R為彎曲輪半徑） 由上式可知，因牽引力一般由電纜長度和重量決定，要使P符合上述要求，應加大轉彎輪直徑。 電纜敷設不受落差限制。
生產范圍 型號芯數截面YJLW02YJLLW021240-2400YJLW03YJLLW03YJQ02YJLQ02YJQ03YJLQ03 |
